电磁水表工作原理和结构图是怎么样的？这是很多人都想要了解的问题，接下来小编为你介绍电磁水表工作原理和结构图。

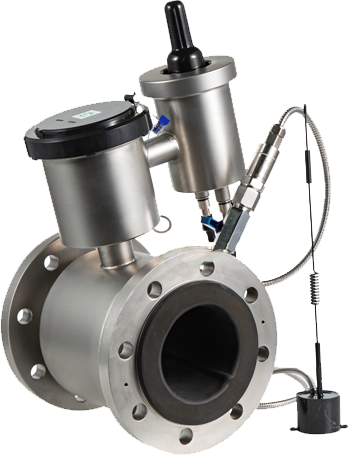

德高电磁水表
电磁水表工作原理和结构图介绍
电磁水表的测量管是一内衬绝缘材料的非导磁不锈钢短管。两个电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
U=KBdv
式中：U---------------为电极间的信号电压（v）
B---------------磁通密度（T）
D---------------测量管内径（m）
V---------------平均流速（m/s）
式中k, D为常数，由于励磁电流是恒流的，故B也是常数，则由U= KBdv可知，体积流量Q与信号电压U-成正比，即流速感应的信号电压U与体积Q成线性关系。因此，只要测量出U就可确定流量Q，这是电磁水表工作原理。
由U=KBDV可知，被测流量体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者紊流）就不会影响测量结果的。因此说电磁水表是一种真正的体积流量计。对于制造商和用户来说，只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是电磁水表的一突出优点，是其他任何水表所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有很高的可靠性。

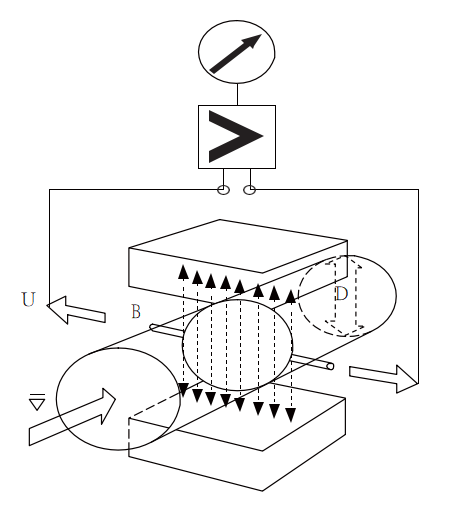

电磁水表工作原理和结构图如下：
以上就是电磁水表工作原理和结构图的相关介绍，如果还想了解更多关于电磁水表的相关问题，欢迎致电0513-85891768哦！
