1、NB-IoT物联网水表

    1.1、概述

NB-IoT物联网水表（以下简称水表）是以旋翼干式多流束水表为基表，通过霍尔采样方式进行机电转换，具备NB通讯接口，并通过远传抄表管理系统集中管理的一种新型计量仪表。

水表具有光电收发接口，可以近端抄取表数据，对表进行调试和参数配置。具备NB-IoT网络接口，可以通过NB-IoT网络直接上传数据至服务器。

1.2、品质保证

Ø 执行标准：

GB/T778-2018《封闭满管道中水流量的测量 饮用冷水水表和热水水表》

CJ/T224-2012 《电子远传水表》

Q/XT 015-2017《水表产品型号编制方法企业标准》

    1.3、性能特点

①、低电压报警。

②、自动数据纠错技术。

③、超低功耗（静态电流小于等于30μA）。

④、根据流速智能降耗。

⑤、双传感器采样技术，结合软件算法处理，可以采样正反转流量。

⑥、基表字轮设置同步轮，安装电子模块后不影响机械字轮读数。

⑦、电子模块和基表分体安装，互换性好。

⑧、全密封设计，所有线路全部用高性能灌封胶密封，无任何外露电极，适合潮湿环境下使用。

⑨、具有特殊设计的独立密封电池仓，方便更换电池并重新密封。

⑩、NB-IoT技术，信号网络深度覆盖、超低功耗、通讯稳定可靠。

⑪、具备光电接口，采用红外工具可以实现抄表和参数配置。

  1.4、使用方法

① 用户使用：

水表基表字轮计数机构指示用户的累计用水量。电子模块进行机电转换并通过NB-IoT网络上传至服务器，机电转换精度为±10L。

② 定时上传：

水表支持3种定时上传方式：每天上报、每连续几天上报、每几小时上报。

默认每天上报，在0点至8点之间定时上报，上报数据包括： 0点冻结的正向累积水量、、字轮读数、信号值、电池电压、报警状态等。也可根据用户需求设置上报方式。

每次通讯后表均会校准时钟，保证自身时钟准确。

③ 参数查询、设置：

水表在线（NB或红外）时，通过管理系统预置命令或手持机APP软件进行参数查询与设置。可查询水表最近2个月的日用量数据和最近24个月用量数据等信息。

可在平台或者近端修改IP、端口、APN、上报时段、故障报警的阈值。

  1.5、技术参数

1.6、安装

安装前的准备工作

① 在管理中心安装管理软件，使用NB-IoT方式通讯时，管理中心使用的电脑需具备上网功能。

② 将水表出厂编号建档备案，编号详见水表上刻印条码的ID、IMEI号。

③ 水表调试上线：

水表默认每天0：00-8：00自动上线并上传数据，当进行现场调试时，可使用磁铁在电子模块天线附近晃动，红色指示灯快闪3次表示水表响应磁铁触发成功，水表自动连接无线网络进行数据上传，此时通过手持机APP软件设置及读取水表参数，数据上传后管理软件可查询到“在线”标识。

1.7、外形尺寸（仅供参考）

水表外形尺寸（单位：mm）

注：

L1---水表长度                             H---水表高度

L2---水表增加接管后的长度                 W---水宽度

L3---接管连接螺纹的有效长度               D---连接螺纹规格

2、光电直读水表

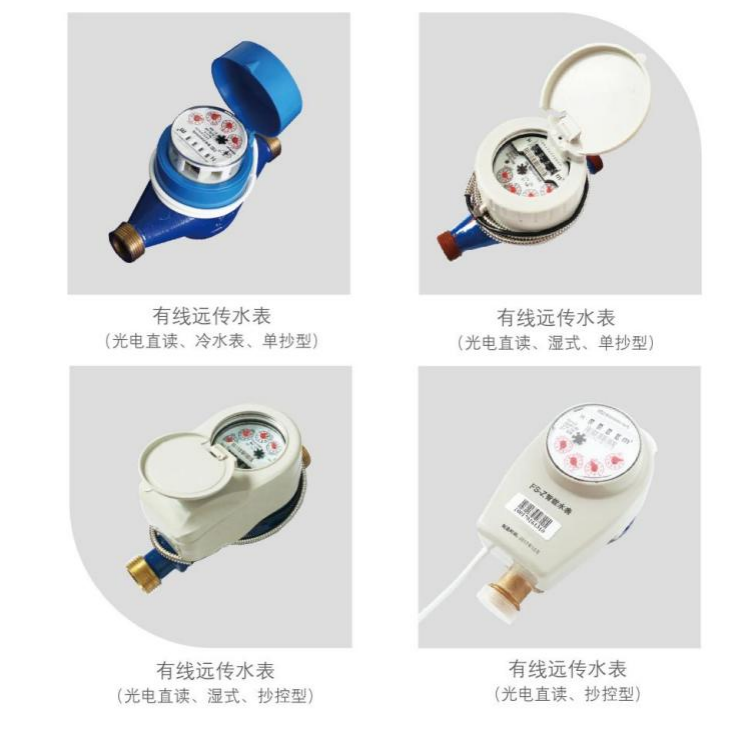

   2.1、本系列相关产品：

2.2、主要功能及优势：

① 采用M-BUS总线通讯；

② 可实现远程抄控；

③ 支持阶梯水价；

④ 具有布线简单、成本低、通讯成功率高等优点；

⑤ 采用光学字轮识别(OCR)数码侦听技术直接判读水表字轮读数；

⑥ 采用迟滞防抖动技术，准确计量、存储、传送用水量；

⑦ 采用总线扩流供电技术，带载能力强。

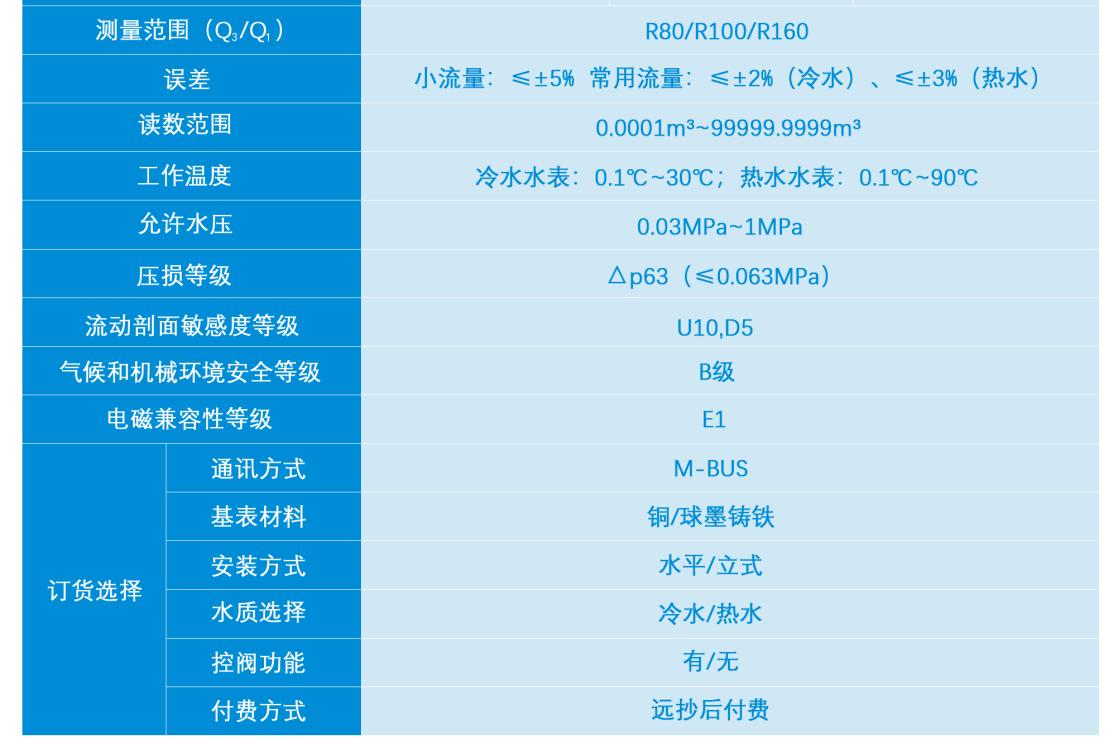

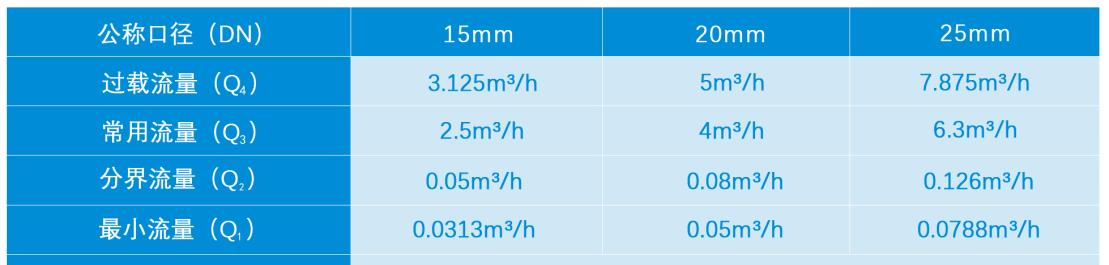

2.3、技术参数：
