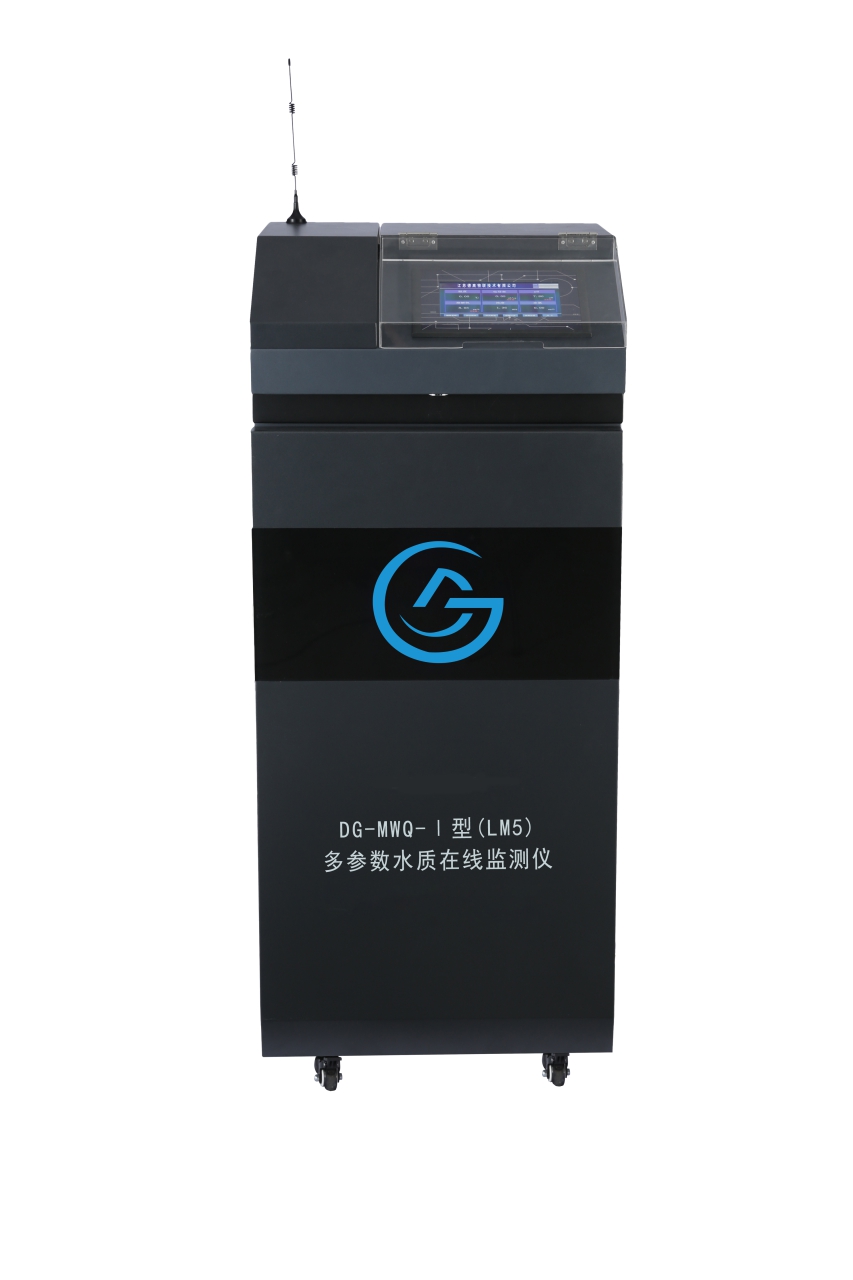

DG-MWQ-I（LM5）型多参数水质在线监测仪

一、 产品概述

DG-MWQ-I(LM5)型多参数水质在线监测仪是一款集水质传感器、数据处理单元、显示管理单元、内部水路单元和无线传输单元于一体的高度集成产品，可连续测量温度、pH、浊度、余氯、电导率五个水质参数，并可扩展溶解氧、ORP等水质参数。

二、 典型应用

适用于自来水出厂水/管网水/二次供水监测

适用于地表水/水源地水质监测

三、 仪器特点

l 集成度高 采用一体化设计，占地面积小，可连续测量温度、pH、浊度、余氯、电导率五个水质参数；

l 高精度  水路单元采用采用一体式引流装置，减少测量所需用水量，减缓水流，消除气泡，提高测量精度；

l 零污染 参数测量采用电极法，无需试剂，无二次污染；

l 高可靠性 具有自动排污功能， 保证仪器长期可靠运行

l 云监测 配置无线远传模块，提供APP可远程查看监测数据；

l 数字化 预留485通讯接口，采用标准的RTU-Modbus协议，便于集成。

四、 技术指标

测量方法 温度：热敏电阻法|pH：玻璃电极法（自动温度补偿）|电导率：电极法|浊度：90°光散射法|余氯：恒电压电极法

测量范围  温度：0℃～50℃|pH：0～14|电导率：（1～2000）μS/cm|浊度：（0-20）NTU|余氯：（0-20）mg/L

检测限值 电导率：10μS/cm|浊度：0.01NTU|余氯0.01mg/L

测量精度 温度：±0.5℃|pH：±0.1|电导率：±1%FS|浊度：±2%或±0.02NTU（取较大者） |余氯：±0.05mg/L或±5%（取较大者）

重复性 温度：≤0.5℃| pH：±0.01|电导率：≤±1%|浊度：≤3%

进水压力 0.05 Mpa ～0.3Mpa

建议进水流量 0.6L/min

工作温度  5℃～50℃

相对湿度 ≤85%RH（无冷凝）

外壳防护  IP65

外形尺寸  460mm*480mm*1180mm(深*宽*高)

五、 参数定义及其测量原理

pH

定义为介质中氢离子活度的负对数值，用于衡量介质酸碱度。饮用水的pH值通常在6.5~8.5之间。

氢离子选择性渗透通过工作电极的外层膜，产生电化学电位，生成的电化学电位取决于介质的pH值；电极内置Ag/AgCl作为参比电极，其电位稳定，不受介质酸碱度影响；变送器基于能斯特方程（Nernst）将工作电极与参比电极之间的电位差转换成相应的pH值。

电导率

是衡量介质导电能力的指标，单位通常μS/cm来表示。

在样品溶液中放入两个同轴放置的电极，电极之间加一电压，并测量电流值，基于欧姆定律计算电导值G或电阻值R，通过与结构相关的电极常数K确定电导率。

浊度

是衡量介质中悬浮性颗粒物对光线阻碍程度的指标

悬浮颗粒对入射光会产生不同方向的散射，其中90°散射光受颗粒物尺寸影响较小，常被用作浊测量。光源发光，在90°方向检测散射光强度，变送器根据检测的散射光强计算浊度。

余氯

水中投氯，经一定时间接触后，在水中余留的游离性氯和结合性氯的总称。 是指氯投入水中后，除了与水中细菌、微生物、有机物、无机物等作用消耗一部分氯量外，还剩下了一部分氯量，这部分氯量就叫做余氯。

余氯可分为化合性余氯(指水中氯与氨的化合物，有NH2Cl、NHCl2及NCl3三种，以NHCl2较稳定，杀菌效果好)，又叫结合性余氯;游离性余氯指水中的ClO-、HClO、Cl2等，杀菌速度快，杀菌力强，但消失快)，又叫自由性余氯;总余氯即化合性余氯与游离性余氯之和。

自来水出水余氯指得是游离性余氯。

恒电压余氯电极，由两个铂电极与一个参比电极组成一个微电池测量系统。测量时在电极测量端保持一个稳定的电位势，不同的被测成份在该电位势下产生不同的、线性良好的电流强度，变送器根据产生的电流值转换为余氯值。

六、 质量标准

参照《GB 5749-2006  生活饮用水卫生标准》

本标准适用于城乡各类集中式供水的生活饮用水，也适用于分散式供水的生活饮用水。

七、 解决方案

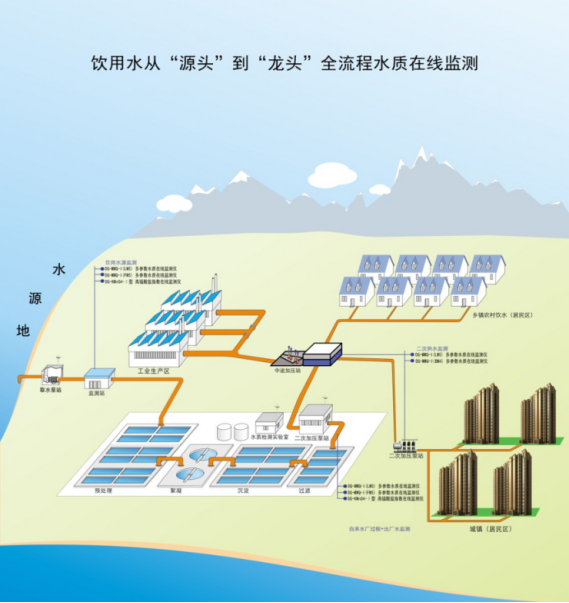

饮用水全流程水质安全在线监测方案

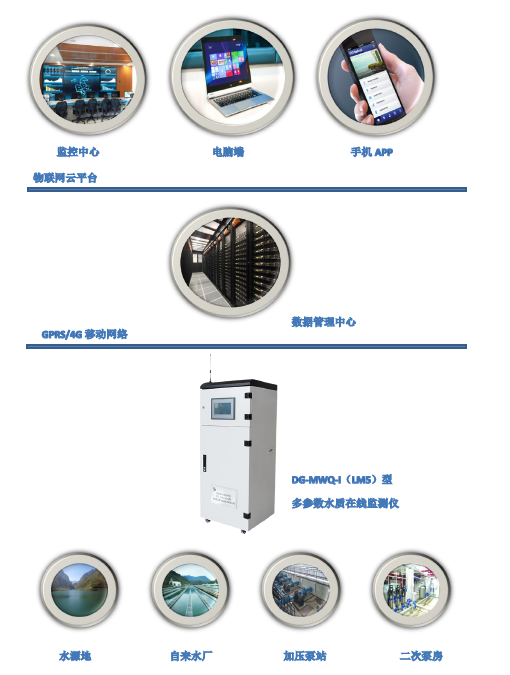

系统组成

饮用水水质在线监测系统由监测传感器、控制单元、数据传输单元和监测云平台组成。

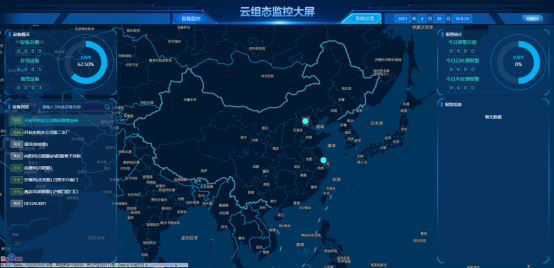

物联网云监测平台
