正确安装：

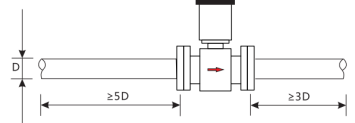

① 水平安装前管段和后管段，如图1：
仪表安装上游前直管段大于5D，下游后直管段不得小于3D。在此范围内不能有挡板阀门等扰流件存在。对于装有不同开度的阀门（如可调节阀门），上游直管段长度不小于10D，下游直管段不小于5D。被测介质流动方向与传感器铭牌上箭头方向必须一致。
图 1
② 水平安装时，电磁水表必须水平，信号电极轴线要水平，防止由于流体所夹带的气泡而产生电极短时间的绝缘，也可以防止电极被流体中沉积物覆盖，从而引起输出信号的波动，不应该将仪表安装在最高位置处，以免有气体积聚，如图2：
图 2
③ 远离磁场及振动：
仪表安装位置尽量远离强电磁场,强震动干扰源。附近不应有电焊施工，或高频电网干扰。避免安装在电机，变压器等强电设备附近，以免引起电气干扰，如图3：
图 3
④ 开放式排放口：
开口排放的的管道安装，应安装在管道的较低处。
⑤ 弯管中安装：
应安装在水平管道较低处、上升处和垂直向上处，避免安装在管道的最高点、下降处和垂直向下处。垂直安装时，应该使流动方向向上，这样可以使无流量或流量很小时，流体中夹带的较重固体颗粒下沉，而轻质物质上升离开仪表的电极区，在测量泥浆、矿浆等液固两相介质时，避免固相沉淀和仪表内衬的不均匀摩擦，如图4：
图 4
⑥ 排气阀：
管道落差超过5M，要在仪表的下游安装排气阀。

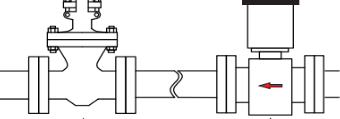

⑦ 控制阀的安装：
阀门的后面存在负压区，聚集气体可能进入测量管影响测量，因此阀门应安装在仪表的下游，阀门要全开，不能半开。
图 5
⑧ 泵后安装：
仪表不要安装在泵源吸入端，而是要安装在泵的出口。
⑨ 仪表在阴极保护管道上的安装：
阴极保护管道和地之间有一定的电位差，仪表必须使用接地环。接地环要装在仪表的两个端面上，它们必须与连接管道的法兰绝缘，通过接地线与仪表、接地环相连仪表两侧的 连接管道的法兰应该用16平方的铜导线绕过仪表相连（不连接到仪表上），使阴极保护电位与仪表之间隔离。安装时应保持密封件，接地环与传感器测量管处于同心位置。避免发生旋涡流增加测量误差（对小口径传感器尤其重要），如图6：
图 6
