电磁水表是由电磁流量传感器和转换器组成一体的流量测量系统，专门用于自来水公司工商业用户贸易计量结算和小区考核计量、区域计量（DMA），满足城市供水，确保准确的水费计算，广泛应用于现场无电源供应场所。

    产品执行中华人民共和国计量检定规程JJG162-2019（饮用冷水水表检定规程）和中华人民共和国国家标准GB/T778-2018（饮用冷水水表和热水水表）的要求，具有强大的数据处理及信息传输功能。

仪表接地和安装条件

1、金属工艺管道接地：金属管道，没有内衬，无需接地环，直接接地(把电磁水表法兰上的两根接地线分别接到现场的工艺管道上，安装时尽量去掉工艺管道螺帽、垫片位置的锈迹和油漆，保证管道接触点良好接触)。

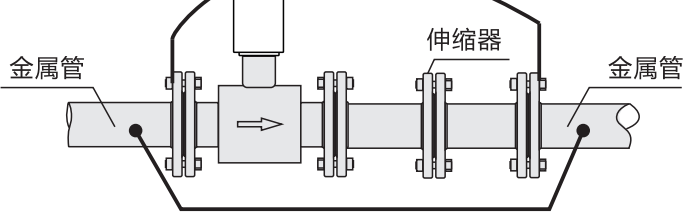

注意1*：如果管道上有伸缩器，应跨过伸缩器（采用钢筋焊接，钢筋截面6平方米），如图1：

跨接线（16平方铜线连接或6平方钢筋焊接）图1

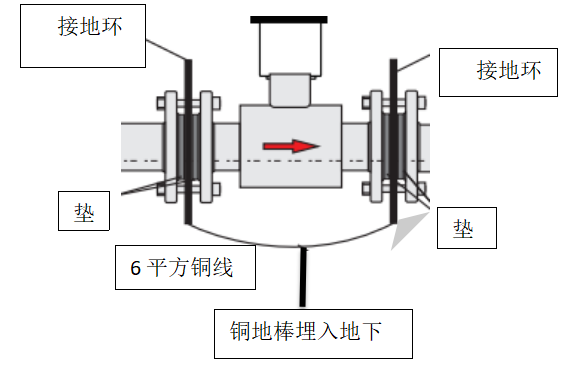

注意2* ：有内衬金属管道，塑料管、水泥管等非导电材料管道，使用接地环接地，如图2：

图2

2、正确安装：

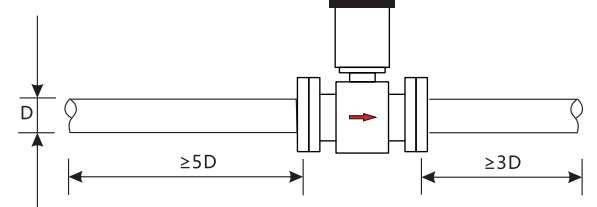

  ①水平安装前管段和后管段，如图3：

图 3

    仪表安装上游前直管段大于5D，下游后直管段不得小于3D。在此范围内不能有挡板阀门等扰流件存在。对于装有不同开度的阀门（如可调节阀门），上游直管段长度不小于10D，下游直管段不小于5D。被测介质流动方向与传感器铭牌上箭头方向必须一致。

  ②水平安装时，电磁水表必须水平，信号电极轴线要水平，防止由于流体所夹带的气泡而产生电极短时间的绝缘，也可以防止电极被流体中沉积物覆盖，从而引起输出信号的波动，不应该将仪表安装在最高位置处，以免有气体积聚，如图4：

图 4

③远离磁场及振动：

仪表安装位置尽量远离强电磁场,强震动干扰源。附近不应有电焊施工，或高频电网干扰。避免安装在电机，变压器等强电设备附近，以免引起电气干扰，如图5：

    图 5

④开放式排放口：

开口排放的的管道安装，应安装在管道的较低处。

⑤弯管中安装：

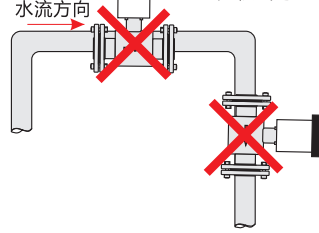

   应安装在水平管道较低处、上升处和垂直向上处，避免安装在管道的最高点、下降处和垂直向下处。垂直安装时，应该使流动方向向上，这样可以使无流量或流量很小时，流体中夹带的较重固体颗粒下沉，而轻质物质上升离开仪表的电极区，在测量泥浆、矿浆等液固两相介质时，避免固相沉淀和仪表内衬的不均匀摩擦，如图6:

图 6

⑥排气阀：

管道落差超过5M，要在仪表的下游安装排气阀。

⑦控制阀的安装：

阀门的后面存在负压区，聚集气体可能进入测量管影响测量，因此阀门应安装在仪表的下游，阀门要全开，不能半开。

⑧泵后安装：

   仪表不要安装在泵源吸入端，而是要安装在泵的出口，如图7：

图 7

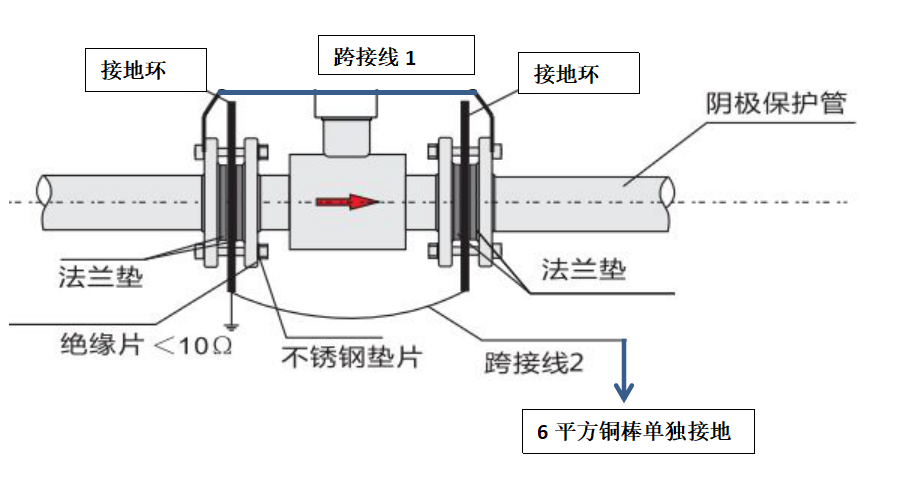

⑨仪表在阴极保护管道上的安装：

阴极保护管道和地之间有一定的电位差，仪表必须使用接地环。接地环要装在仪表的两个端面上，它们必须与连接管道的法兰绝缘，通过接地线与仪表、接地环相连仪表两侧的连接管道的法兰应该用16平方的铜导线绕过仪表相连（不连接到仪表上），使阴极保护电位与仪表之间隔离。安装时应保持密封件，接地环与传感器测量管处于同心位置。避免发生旋涡流增加测量误差（对小口径传感器尤其重要），如图8：

图 8
